口腔印模是口腔修复、正畸等治疗中至关重要的环节，其准确性直接关系到修复体的适配性、功能性和美观度，印模材的选择与操作方法的规范性，是获取高质量印模的核心保障，本文将详细阐述各类口腔印模材的特性、操作方法及注意事项,并总结通用操作流程与常见问题处理。

常见口腔印模材类型及操作方法

口腔印模材根据化学成分和固化方式可分为藻酸盐类、硅橡胶类、聚醚类、琼脂类等，各类材料性能差异显著,操作方法也各有侧重。

（一）藻酸盐印模材

藻酸盐印模材是临床最常用的初印模材料，具有操作简便、成本低廉、取模速度快等优点，适用于可摘局部义齿、全口义齿的初步印模及正畸研究模型制作。

材料特性

• 组成：由藻酸钠、硫酸钙、磷酸钠、滑石粉等组成，粉液混合后通过离子置换反应固化。
• 凝固时间：2-5分钟（受粉液比、温度、湿度影响）。
• 精度：中等，尺寸稳定性较差（需在30分钟内灌模）。
• 弹性：适中，但易脱水收缩。

操作步骤
（1）术前准备：向患者解释操作流程，清洁口腔，去除食物残渣和过多唾液；选择合适托盘（全口托盘需覆盖牙槽嵴，边缘留2-3mm间隙；局部托盘需包裹牙体）。
（2）调拌材料：粉液体积比一般为2:1（具体参照产品说明），先将水倒入橡皮碗，再撒粉剂，用调拌刀沿碗壁快速调拌（转速300-400r/min），直至材料均匀无颗粒，呈黏稠糊状（调拌时间控制在30-60秒，避免过快凝固）。
（3）加载托盘：用调拌刀将适量印模材均匀涂布于托盘内，厚度约3-5mm（后牙区加厚，前牙区稍薄），避免产生气泡。

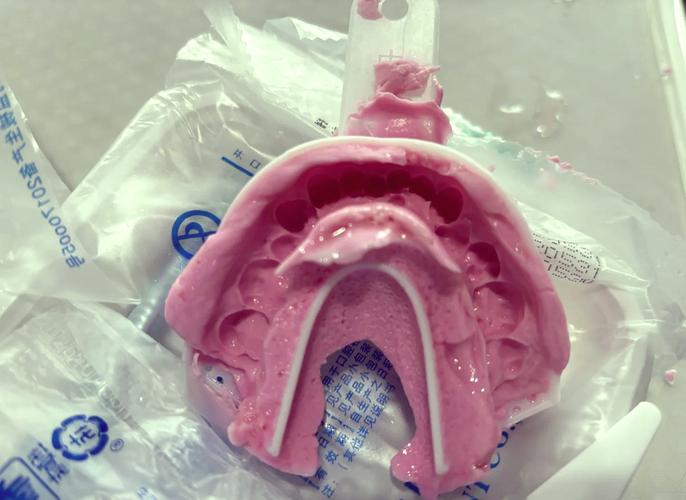

（4）取模：将托盘轻轻放入患者口腔，使印模材均匀覆盖牙列及黏膜组织，保持稳定压力（尤其注意后牙区、颊舌侧边缘），待材料完全凝固（表面不粘手）后，沿牙列长轴方向轻柔取下，避免印模变形。
（5）后处理：检查印模完整性（有无气泡、缺损、边缘模糊），若需延迟灌模，可放入2%戊二醛溶液中消毒10分钟，并用湿纱布包裹保湿。

注意事项

• 调拌时避免混入空气，防止气泡影响精度；
• 高温环境（>30℃）会加速凝固，可预先冷却托盘和材料；
• 患者张口时间不宜过长，避免肌肉疲劳导致印模变形。

（二）硅橡胶印模材

硅橡胶印模材是目前精度最高、稳定性最好的印模材料之一，分为缩合型（ addition型）和加成型（ condensation型），广泛应用于固定修复、种植修复等高精度需求场景。

材料特性

• 加成型硅橡胶：由A、B双组分混合固化，通过加成反应聚合，无副产物，精度高（尺寸稳定性达7天以上），弹性好，适合复杂修复体（如桥体、种植体）。
• 缩合型硅橡胶：由基糊、催化剂、交联剂组成，通过缩合反应固化，释放低分子物质，精度和稳定性略低于加成型，但成本较低。

操作步骤（以加成型为例）
（1）术前准备：同藻酸盐印模材，必要时排龈（用排龈线压排龈沟，清晰暴露边缘）。
（2）调拌材料：严格按照产品说明的A、B组分比例（通常为1:1），将两组分挤在调拌纸上，用调拌刀均匀混合至颜色一致（时间1-2分钟），避免局部未混合固化。
（3）二次印模法：

• 初印模：用藻酸盐或低黏度硅橡胶制作个别托盘，标记需精确取模的区域（如种植体周围、牙体边缘）；
• 终印模：将高黏度硅橡胶（体部材料）注入个别托盘，再用低黏度硅橡胶（糊剂/材料）涂抹于牙体及黏膜表面，将托盘轻放口腔，保持压力直至完全固化（加成型通常需5-10分钟）。
  （4）取模与消毒：固化后轻柔取下印模，流水冲洗多余材料，用75%酒精喷洒消毒（1-2分钟），避免长时间浸泡导致材料膨胀。

注意事项

• 加成型硅橡胶对操作环境湿度敏感，避免在潮湿环境下调拌；
• 调拌工具需干燥清洁，防止水分影响固化反应；
• 取模时避免反复移动托盘，防止材料变形。

（三）聚醚印模材

聚醚印模材以高精度、高强度著称，固化后硬度高，适合嵌体、高嵌体等精细修复，但因弹性较差、刺激性较强，临床应用相对局限。

材料特性

• 凝固时间：2.5-5分钟，固化后尺寸稳定性极好（可保存数周）。
• 精度：高于硅橡胶，但弹性仅为硅橡胶的1/3，取模时需完全避免倒凹。

操作步骤
（1）术前准备：严格检查牙体倒凹，必要时磨除倒凹区；选择无孔个别托盘。
（2）调拌材料：粉液比严格按说明（通常3:1），快速调拌至均匀糊状（调拌时间<30秒，因固化快）。
（3）取模：材料加载后立即放入口腔，轻压固定，待完全固化（表面坚硬）后取下，动作需轻柔，避免印模撕裂。
（4）后处理：流水冲洗，干燥后直接灌模（无需消毒，因材料本身具有抗菌性）。

注意事项

• 聚醚材料有刺激性，操作时避免接触患者黏膜；
• 固化速度快，需提前规划步骤，避免材料在口腔内硬化；
• 储存需密封，防止吸湿失效。

（四）琼脂-藻酸盐联合印模材

琼脂属 reversible hydrocolloid（可逆性水胶体），需配合恒温控制设备使用，主要用于嵌体、冠的二次印模，与藻酸盐联合取模可兼顾精度和效率。

材料特性

• 温度敏感性：60-70℃时为溶胶（流动状态），40℃以下转化为凝胶（固化状态），可重复加热使用。
• 精度：极高，但机械强度低，需与藻酸盐支撑印模联合使用。

操作步骤
（1）初印模：用藻酸盐制作初印模并灌制石膏模型，在模型上个别托盘（带孔洞）。
（2）琼脂加热：将琼脂材料置于恒温仪中加热至65℃，保持流动性。
（3）联合取模：将琼脂注入托盘，同时用藻酸盐覆盖托盘背面，放入口腔，琼脂在体温下固化后取出，形成琼脂-藻酸盐复合印模。

注意事项

• 琼脂温度需严格控制（>70℃会烫伤黏膜，<40℃流动性不足）；
• 联合印模需确保两种材料紧密结合，避免分层。

通用操作流程与质量控制

无论使用何种印模材，均需遵循以下核心流程，并重点控制关键环节：

常见问题与解决方法

1. 印模气泡多：原因包括调拌时混入空气、托盘内材料不均匀、取模时患者舌体运动，解决方法：调拌时沿碗壁搅拌，托盘后牙区预先加厚材料，取模前指导患者用鼻呼吸。
2. 印模变形：原因包括材料未完全固化取模、托盘移位、灌模延迟，解决方法：确保材料完全固化，取模时保持稳定，藻酸盐印模30分钟内灌模，硅橡胶可延长至24小时。

相关问答FAQs

Q1: 取模时患者频繁恶心，如何缓解？
A: 可通过以下方法缓解：①选择长度适中的托盘，避免过深刺激咽部；②取模前让患者练习用鼻呼吸，减少舌体上抬；③后牙区取模时，指导患者舌体放松并置于下颌内侧；④使用薄荷味的托盘糊剂（如含薄荷脑的硅橡胶），减轻恶心感；④对于敏感患者，可提前表面麻醉咽喉部（需谨慎，避免误吸）。

Q2: 为什么硅橡胶印模比藻酸盐贵，医生仍优先推荐使用？
A: 硅橡胶印模虽成本较高，但优势显著：①精度更高：线收缩率<0.1%，可清晰捕捉牙体边缘、龈沟细节，尤其适合固定修复和种植体；②稳定性更好：固化后尺寸稳定可保存数周，而藻酸盐易脱水收缩，需立即灌模；③弹性佳：易从复杂倒凹区取出，减少印模变形；④适用范围广：可用于高精度修复（如贴面、嵌体）、种植导板、咬合记录等，长期来看，硅橡胶印模可减少因印模误差导致的修复体失败，降低复诊率和整体治疗成本,因此医生在高精度修复中优先推荐。
