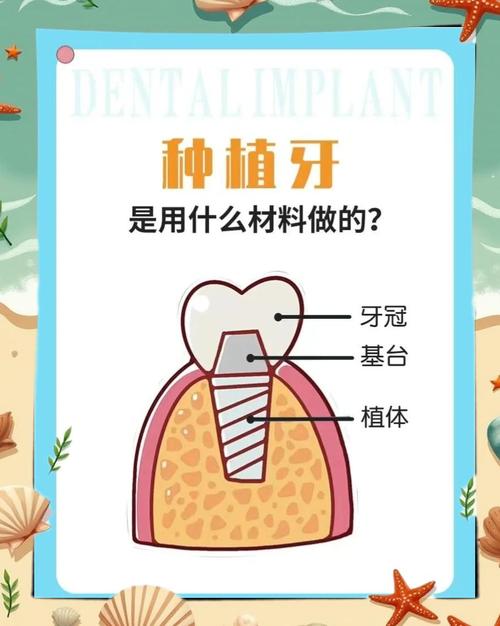

种牙材质的选择直接关系到种植体的成功率、长期稳定性、生物相容性及美观度，目前临床上应用的材质主要分为种植体（植入骨内的部分）、基台（连接种植体与牙冠的部分）和牙冠（暴露在口腔内的部分）三大类,每类材质均有其特性与适用场景。
种植体材质：种植体的“根基”，需兼顾生物相容性与机械强度
种植体作为替代牙根的装置，需长期承受咬合力并与骨组织紧密结合，因此材质的核心要求是良好的生物相容性（无毒性、无致敏性）、足够的机械强度（抗折裂、耐磨损）、优异的耐腐蚀性（抵御口腔内唾液、食物残渣的侵蚀）以及适当的弹性模量（与骨组织接近，避免应力集中），目前主流种植体材质以金属类为主,非金属材质为辅。
金属类种植体：临床应用最广泛的“主力军”
金属材质凭借成熟的加工工艺、稳定的力学性能和长期临床验证，占据种植体市场的主导地位，其中以钛及钛合金最为常见。
-
纯钛（Grade 1-4）：
纯钛是目前种植体的“黄金标准”，根据纯度分为Grade 1（99.9%）至Grade 4（99.1%），纯度越高，延展性越好，强度略低；Grade 4纯度稍低，但强度更高，适合需要承受较大咬合力的后牙区种植，纯钛的生物相容性极佳，表面易形成致密的氧化钛（TiO₂）钝化层，能有效抵抗腐蚀，避免金属离子释放引发过敏或组织反应，纯钛与骨组织可形成“骨整合”（osseointegration），即骨细胞直接附着在种植体表面，实现牢固结合，临床应用超50年，成功率高达95%以上，适用于各类骨质条件。 -
钛合金（如Ti-6Al-4V、Ti-6Al-4V ELI、Ti-Zr）：
纯钛的强度虽能满足多数需求，但在骨质条件较差（如骨质疏松、骨量不足）或种植体直径较细时，可能存在强度不足的问题，钛合金通过添加铝、钒、锆等元素，显著提升机械强度：Ti-6Al-4V（含6%铝、4%钒）是传统钛合金，强度比纯钛高40%-50%，但钒离子长期释放可能存在潜在细胞毒性；Ti-6Al-4V ELI（低间隙元素）通过减少钒、铁等杂质，降低毒性风险，适用于对金属敏感者；Ti-Zr（钛锆合金，含13%-17%锆）是新型钛合金，强度接近钛合金，但弹性模量更接近骨组织（约80-100 GPa，纯钛为110 GPa），可减少“应力屏蔽效应”（即种植体强度过高导致骨组织受力减少而萎缩），同时耐腐蚀性和骨整合能力更优，适合即刻种植、即刻负重等复杂病例。 -
贵金属合金（如金铂合金、钯银合金）：
以金、铂、钯等贵金属为基础的合金，生物相容性极佳，耐腐蚀性优于钛合金，且不易引发过敏反应，但价格昂贵、加工难度大，机械强度不如钛合金，目前仅用于对钛严重过敏的少数患者。
（图片来源网络，侵删）
非金属类种植体：美观与生物活性的“探索者”
部分患者对金属材质存在美观顾虑或过敏风险，非金属种植体（如氧化锆陶瓷）应运而生，其优点是颜色接近自然牙根、无金属离子释放，但机械强度和临床应用历史仍不及钛合金。
- 氧化锆陶瓷（Zirconia）：
氧化锆是一种高强度陶瓷材料，经过完全稳定化处理后（如添加钇），断裂韧性可达900-1200 MPa，接近钛合金，且弹性模量约210 GPa，虽高于骨组织，但通过多孔设计或表面改性可改善骨整合，其最大优势是优异的美观性（白色、无金属基底）和生物惰性，适合前牙区对美观要求高、或对钛过敏的患者，缺点是脆性较大，在承受过大咬合力时可能发生碎裂，且加工精度要求高，价格较高，目前临床多用于单颗前牙种植或作为全瓷牙冠的基底，需避免用于咬合力过大的后牙区。
基台材质：连接种植体与牙冠的“桥梁”
基台是种植体与牙冠之间的连接部件，需传递咬合力、维持牙龈形态，材质需与种植体兼容（避免电化学腐蚀）、生物相容性好且易于加工。
-
钛及钛合金基台：
与种植体材质一致，钛基台生物相容性极佳，强度高，不易折裂，且可通过个性化设计（如改变角度、高度）优化牙龈美学，是目前最常用的基台类型，尤其适合后牙区或对咬合力要求高的病例。 -
氧化锆基台：
氧化锆基台颜色自然，无金属边缘，可避免牙龈出现“灰线”（金属基台透光导致的牙龈变色），适合前牙区对美观要求极高的患者，缺点是脆性较大，需避免在咬合力过大的区域使用，且与钛种植体连接时需注意防止因材质差异导致的微渗漏。
（图片来源网络，侵删） -
临时基台材质：
修复期间使用的临时基台多采用树脂（如PMMA）或PEEK（聚醚醚酮），价格低、易于调整，但强度有限，仅用于临时修复，待永久修复体完成后更换。
牙冠材质：决定美观与功能的“门面”
牙冠是暴露在口腔内的部分，需兼顾美观（颜色、通透度、形态）、功能（耐磨性、抗折性）和生物相容性，材质可分为全瓷、金属烤瓷、金属及临时修复材料四大类。
全瓷牙冠：美观与强度的“双赢之选”
全瓷牙冠不含金属，色泽通透、生物相容性极佳，是目前的主流选择，根据材料分为以下几类：
-
氧化锆全瓷：
以氧化锆为基底，通过CAD/CAM技术切削或3D打印成型，强度高达1200-1600 MPa，适合后牙区单冠、多单位桥或种植体支持的全口修复，缺点是透明度略低于玻璃陶瓷，需通过表层饰瓷提升美观性，且对加工精度要求高。 -
二硅酸锂玻璃陶瓷（如E.max）：
以二硅酸锂晶体为增强相，强度为400-500 MPa，透明度极佳，色泽接近天然牙，适合前牙区单冠、贴面或小跨度桥接，可通过热压或切削技术制作，美学效果突出，但耐磨性略低于氧化锆，不适用于后牙区大跨度修复。 -
长石类陶瓷（如Vita Mark II）：
传统陶瓷材料，强度较低（约80-120 MPa），多用于前牙区贴面或小冠，需与牙体组织 strong>固位，临床应用逐渐减少。
金属烤瓷牙冠：经典但逐渐“退居二线”
金属烤瓷牙冠由金属内冠（如镍铬合金、金合金）和表层瓷粉构成，强度高（金属内冠强度可达800-1000 MPa），价格适中，但存在金属边缘暴露、牙龈黑线、金属离子释放等缺点，目前仅用于经济条件有限或对美观要求不高的后牙区修复。
金属牙冠：耐用但美观性差
贵金属（如金合金）牙冠生物相容性极佳，耐腐蚀，适合对金属过敏或口腔环境复杂（如夜磨牙）的患者，但颜色不美观，仅用于后牙区临时或永久修复；非贵金属（如镍铬合金）价格低，但易引发过敏和牙龈黑线，临床已较少使用。
临时牙冠材质：过渡期的“经济之选”
临时牙冠多采用树脂（如PMMA）或复合树脂，价格低、制作简便，强度有限，仅用于修复期间（3-6个月），待永久修复体完成后拆除。
种植体材质关键参数对比
为更直观展示不同种植体材质的特性，以下为常见种植体材质的关键参数对比：
| 材质类型 | 生物相容性 | 机械强度（MPa） | 弹性模量（GPa） | 耐腐蚀性 | 适用场景 |
|---|---|---|---|---|---|
| 纯钛（Grade 4） | 优 | 550-650 | 110 | 优 | 各类骨质，通用性强 |
| Ti-6Al-4V ELI | 优 | 900-1000 | 110-120 | 优 | 骨质条件差、即刻负重 |
| Ti-Zr | 优 | 800-900 | 80-100 | 优 | 即刻种植、避免应力屏蔽 |
| 氧化锆陶瓷 | 优 | 900-1200 | 210 | 优 | 前牙区美观要求高、钛过敏者 |
如何选择合适的种牙材质？
种牙材质的选择需综合患者骨质条件、咬合力、美观需求、经济预算及过敏史等因素：
- 后牙区：优先选择钛合金或纯钛种植体+钛基台+氧化锆全瓷冠，兼顾强度与耐用性；
- 前牙区：对美观要求高者可选氧化锆种植体/基台+二硅酸锂全瓷冠，或钛种植体+个性化氧化锆基台+玻璃陶瓷冠；
- 金属过敏者：选择氧化锆种植体、氧化锆基台及全瓷冠，避免钛合金接触；
- 骨质条件差：优先选择Ti-Zr等高弹性模量钛合金种植体，降低应力屏蔽风险。
相关问答FAQs
Q1：种牙选钛还是氧化锆更好？
A：两者各有优势，需根据需求选择：钛合金（如纯钛、Ti-Zr）是“黄金标准”，生物相容性、机械强度和临床成功率更可靠，适合大多数患者，尤其是后牙区；氧化锆陶瓷美观性极佳，无金属离子释放，适合前牙区对美观要求高或对钛过敏者，但脆性较大，价格较高，且需避免用于咬合力过大的区域，若无特殊需求，钛合金仍是首选。
Q2：全瓷牙冠和金属烤瓷牙冠哪个更耐用？
A：从长期耐用性看，全瓷牙冠（尤其是氧化锆全瓷）优于金属烤瓷牙冠，全瓷牙冠不含金属，不会出现牙龈黑线或金属离子释放问题，且强度足够（氧化锆全瓷强度可达1600 MPa），适合长期使用；金属烤瓷牙冠的金属内冠易在口腔环境中腐蚀，导致瓷层崩裂或牙龈变色，且镍铬合金等非贵金属可能引发过敏,目前已逐渐被全瓷牙冠替代。
