正畸治疗中,托槽作为传递矫正力的关键部件，其稳定性直接影响治疗效果，对于存在烤瓷牙的患者，由于烤瓷牙与天然牙在材质、表面特性及粘接条件上存在差异，托槽脱落的情况相对更常见，且处理方式也更具特殊性，本文将从烤瓷牙托槽脱落的特殊性、常见原因、处理方法及预防措施等方面展开详细分析，帮助患者正确应对这一问题。

烤瓷牙托槽脱落的特殊性

烤瓷牙（全瓷冠、金属烤瓷冠等）是通过将瓷层覆盖于金属基底或全瓷材料上，恢复牙齿形态与功能的一种修复体，与天然牙相比，烤瓷牙的表面特性显著不同：天然牙主要由羟基磷灰石构成，表面可进行酸蚀处理形成微孔，增强粘接剂固位力；而烤瓷牙的瓷层表面光滑、致密，且部分金属烤瓷牙的金属基底（如镍铬合金、金合金）表面氧化层与粘接剂的相容性较差，导致托槽粘接难度增加，烤瓷牙的边缘密合度、牙体预备时的聚合度（牙体向聚合的角度）等，也会影响托槽的粘接稳定性，烤瓷牙上的托槽脱落并非简单的“粘接不牢”，而是涉及修复体特性、粘接技术及正畸力学等多重因素的综合问题。

烤瓷牙托槽脱落的常见原因

（一）烤瓷牙自身因素

1. 表面处理不当：若烤瓷牙制作时未进行适当的表面粗化处理（如喷砂、酸蚀），或粘接前未彻底清洁（如残留脱模剂、唾液、油脂等），会导致粘接剂与烤瓷牙表面结合力不足。
2. 材质差异：全瓷牙（如氧化锆、二硅酸锂玻璃陶瓷）与金属烤瓷牙的表面能不同，金属烤瓷牙的金属基底可能形成氧化层，若氧化层被污染或破坏，会降低粘接强度。
3. 牙体预备问题：烤瓷牙牙体预备时若聚合度过大（牙体向聚合角度＞5°），会导致烤瓷牙与基牙（预备后的天然牙）之间形成“喇叭口”形态，托槽粘接后易受侧向力脱落；边缘不密合则可能使粘接剂边缘渗漏，影响固位。

（二）正畸操作因素

1. 粘接技术不规范：

   • 隔湿不彻底：粘接时若口腔内唾液、血液污染烤瓷牙表面，会导致粘接剂与烤瓷牙之间形成“界面污染层”，显著降低粘接强度。
   • 酸蚀/处理剂使用不当：烤瓷牙酸蚀需使用专用瓷表面处理剂（如氢氟酸），若误用牙釉质酸蚀剂（磷酸），或酸蚀时间不足（＜20秒）过度（＞60秒），均会影响表面微孔形成；硅烷偶联剂涂布不均匀或未等待干燥，也会削弱树脂与瓷的结合。
   • 粘接剂选择错误：未使用正畸专用树脂粘接剂（如含填料的复合树脂），或粘接剂调拌比例不当、固化不充分（光照时间不足、光源距离过远），均会导致托槽固位不良。

2. 托槽选择与定位不当：

   • 托槽底板与烤瓷牙表面不匹配（如圆形托槽与不规则烤瓷牙面贴合度差），或托槽位置偏离牙长轴，导致矫正过程中托槽受力不均而脱落。
   • 对于金属烤瓷牙,若托槽直接粘接在金属基底上（而非瓷层），金属表面的氧化层与粘接剂的结合力远低于瓷层，极易脱落。

（三）患者自身因素

1. 咬合异常：存在咬合干扰（如深覆合、咬合高点）、夜磨牙、紧咬牙等不良习惯，会导致托槽承受过大的咬合力或侧向力，超出粘接剂的承受极限。
2. 饮食习惯：咀嚼硬物（坚果、骨头、硬糖）、黏性食物（口香糖、年糕），或用前牙啃咬食物，直接对托槽产生机械性脱落力。
3. 口腔卫生差：食物残渣堆积于托槽周围，形成菌斑生物膜，一方面可能腐蚀粘接剂边缘，另一方面患者刷牙时用力过猛，导致托槽边缘粘接剂溶解脱落。

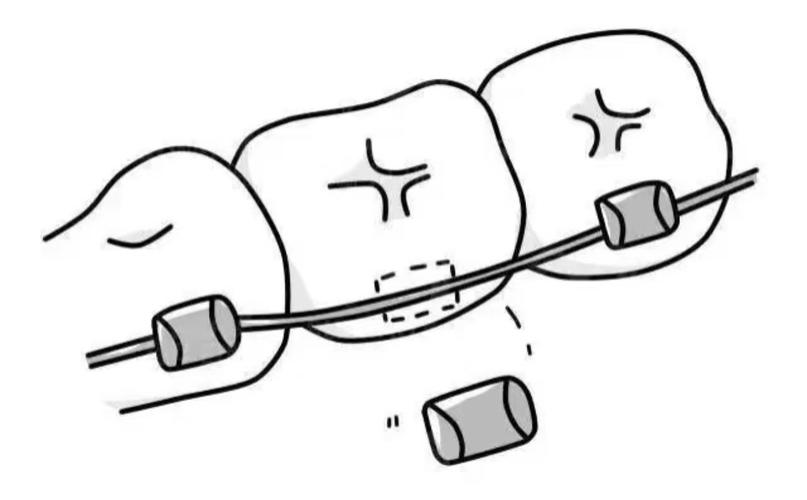

烤瓷牙托槽脱落的处理方法

（一）紧急处理

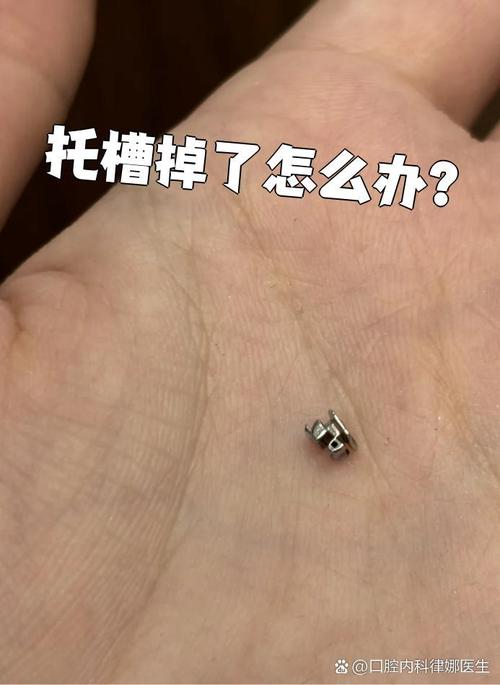

1. 脱落托槽的保存：若托槽完全脱落，需妥善保存（避免丢失或污染），复诊时带给医生；若托槽部分松动或脱落但仍粘接在牙面上，切勿自行拉扯，以免损伤烤瓷牙或牙龈。
2. 口腔保护：避免用脱落侧咀嚼，防止尖锐的托槽或烤瓷牙边缘划伤口腔黏膜；若托槽脱落导致牙齿锐利边缘，可用 ortho wax（正畸蜡）覆盖临时保护。

（二）复诊处理流程

医生会根据托槽脱落的具体情况,采取以下措施：

1. 原因评估：


   （图片来源网络，侵删）
   • 检查烤瓷牙表面是否有残留粘接剂、污染或破损；
   • 评估脱落托槽的粘接剂残留量,判断是否为粘接失败或外力脱落；
   • 检查咬合关系,是否存在咬合干扰或不良习惯。

2. 表面重新处理：

   • 清洁：用无水乙醇、浮石粉或专业清洁剂彻底清除烤瓷牙表面的粘接剂残留及污染物；
   • 粗化：使用直径50-100μm的氧化铝喷砂对粘接区域进行喷砂处理，增加表面粗糙度；
   • 化学处理：涂布氢氟酸（全瓷牙，浓度5%-10%，30-60秒）或瓷处理剂（金属烤瓷牙），清水冲洗后吹干，再涂布硅烷偶联剂（等待10秒至表面不粘手）。

3. 托槽重新粘接：

   • 选择与烤瓷牙相容的正畸专用树脂粘接剂（如含MMA树脂或光固化树脂）；
   • 严格隔湿（用橡皮障、棉卷吸唾），避免唾液污染；
   • 按比例调拌粘接剂,均匀涂布于托槽底板及烤瓷牙表面，准确定位后光照固化（每面固化20-30秒）。

4. 咬合调整：若存在咬合干扰，需进行调颌，减少托槽承受的咬合力；对于夜磨牙患者，需制作夜磨牙垫，避免夜间异常力量导致托槽再次脱落。

烤瓷牙托槽脱落的预防措施

为降低烤瓷牙托槽脱落风险,需从医生操作、患者配合两方面入手：

（一）医生操作规范

1. 正畸前评估：对存在烤瓷牙的患者，需提前检查烤瓷牙的材质、表面状态、边缘密合度及牙体预备情况，必要时重新制作烤瓷牙（如调整聚合度、增加表面粗化处理）。
2. 优化粘接技术：
   • 使用专用瓷表面处理剂（如氢氟酸+硅烷偶联剂），确保化学结合；
   • 严格隔湿,必要时使用橡皮障；
   • 选择高强度正畸粘接剂（如含填料的复合树脂），确保固化充分。
3. 个性化托槽选择：对于金属烤瓷牙，优先将托槽粘接在瓷层而非金属基底上；若瓷层面积不足，可选择改良型底板托槽（如网格底板、金属底板）增强固位。

（二）患者日常配合

1. 调整饮食习惯：避免咀嚼硬物、黏性食物，使用软毛牙刷（正畸专用牙刷），采用“巴氏刷牙法”轻柔清洁，减少托槽受力。
2. 保持口腔卫生：使用正畸专用牙线、冲牙器清洁托槽周围，防止食物残渣堆积；定期（3-6个月）进行口腔洁治，避免菌斑导致粘接剂边缘溶解。
3. 纠正不良习惯：若存在夜磨牙、紧咬牙，需及时告知医生，制作夜磨牙垫；避免用牙齿开瓶盖、咬笔等动作。
4. 定期复诊：严格遵循正畸复诊计划（通常4-6周/次），医生会及时检查托槽状态及咬合关系，早期发现潜在问题并处理。

烤瓷牙托槽脱落常见原因及预防措施表

相关问答FAQs

问题1：烤瓷牙上的托槽掉了和天然牙上的托槽掉了，处理方式有区别吗？
解答：有区别，天然牙托槽脱落可直接进行酸蚀（磷酸）后粘接，而烤瓷牙需先进行表面粗化（喷砂）、化学处理（氢氟酸+硅烷偶联剂），以增强粘接剂与瓷层的结合力；若烤瓷牙为金属基底，需避免在金属面上直接粘接，需确保粘接在瓷层区域，烤瓷牙需额外检查边缘密合度及聚合度，必要时调整修复体，而天然牙只需关注牙体本身状态。

问题2：托槽频繁脱落会影响正畸效果吗？怎么办？
解答：频繁脱落会影响正畸效果，托槽是传递矫正力的载体，脱落会导致牙齿移动中断或方向偏离，延长治疗时间，甚至影响最终咬合关系及牙齿排列，若出现频繁脱落（＞3次/季度），需及时与医生沟通，排查原因：如烤瓷牙表面处理不当需重新处理；咬合异常需调颌或制作夜磨牙垫；患者习惯问题需纠正饮食习惯及口腔卫生习惯，医生会根据具体情况调整粘接方案（如使用更强固位的粘接剂或改变托槽位置），确保治疗顺利进行。
