正畸影像技术是口腔正畸诊疗中不可或缺的基础工具，其核心目标是通过精准的影像获取与测量，为诊断、治疗方案设计及疗效评估提供客观依据，而在众多技术规范中，“平行线”作为贯穿影像获取、解读与数字化应用的核心准则，直接影响着数据的准确性和治疗的可控性，无论是传统的X光片还是现代的CBCT三维影像，平行线的规范应用都是确保影像标准化、减少测量误差、建立可重复诊疗体系的关键。
正畸影像技术中平行线的核心意义在于“标准化定位”与“几何基准”，从几何学角度看，平行线是确保影像结构无变形、无扭曲的“黄金标准”，在拍摄过程中，只有当患者的解剖基准平面与影像设备的定位平面严格平行时，才能避免因角度偏差导致的影像放大、重叠或失真，从而真实反映牙齿、颌骨及颅面结构的形态与位置关系，在头颅侧位片拍摄中，若患者的眶耳平面（由眶下缘中点与耳道上缘构成的平面）与地面不平行，可能导致颅底结构旋转，进而影响上下颌骨突度、牙齿倾斜度等关键测量值的准确性，甚至造成骨性错颌类型的误判，平行线不仅是影像获取时的技术要求，更是连接临床诊断与数字化治疗的“桥梁”。
常规X光影像中的平行线应用规范
在传统正畸影像中，全景片（曲面断层片）和头颅侧位片是最常用的两种影像，其平行线规范各有侧重，但核心均围绕“解剖基准与定位平面的平行”展开。

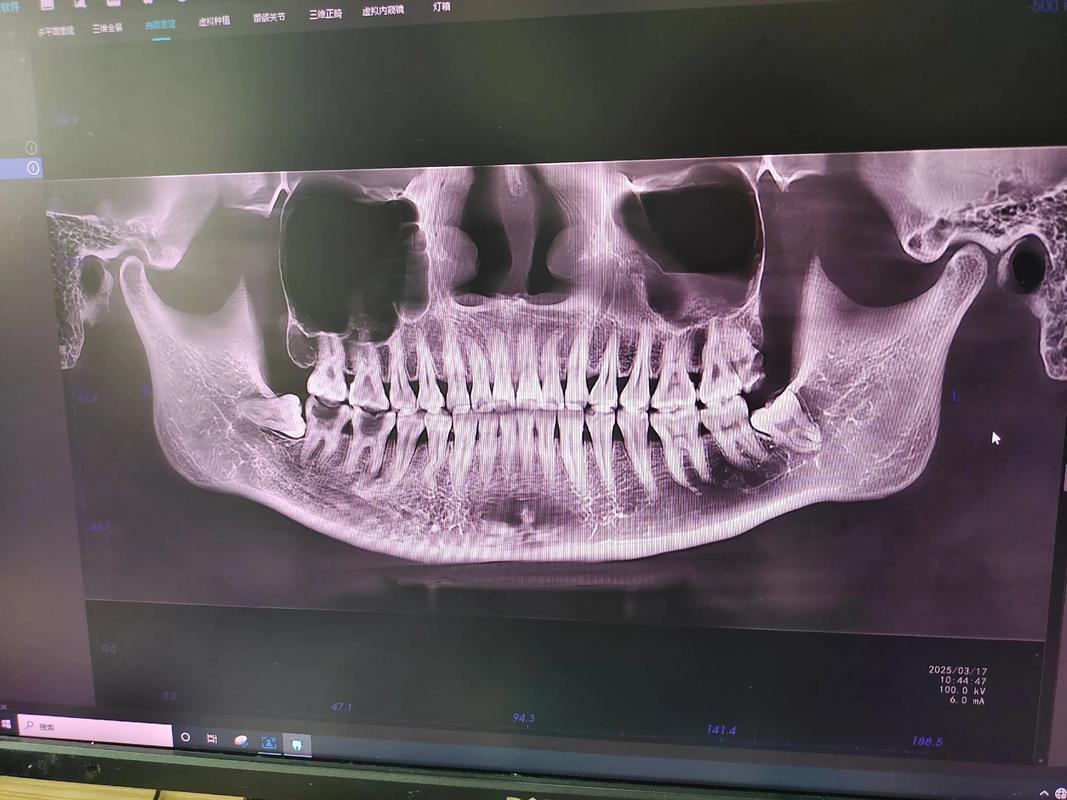

全景片的平行线定位：全景片主要用于观察全口牙列的形态、牙根位置、牙槽骨状况及埋伏牙位置，拍摄时，需确保患者的矢状面（通过鼻尖、颏部中点的正中平面）与定位板的矢状标志线严格平行，同时眶耳平面与地面垂直（或与设备设定的水平面平行），这一平行关系可避免牙列在影像中的左右重叠或放大率差异，若矢状面偏斜，可能导致对侧牙齿影像重叠，影响对牙根弯曲、吸收的判断；而眶耳平面倾斜则会导致后牙区影像放大或缩小，干扰对牙冠牙根比例的评估，在全景片的测量分析中，常以“牙长轴平行线”作为参考，通过测量牙长轴与眶耳平面、腭平面（由上颌中切牙尖与第一磨牙近中牙尖构成的平面）的夹角，评估牙齿的倾斜程度，这一测量的准确性依赖于拍摄时定位平面的平行规范。
头颅侧位片的平行线基准：头颅侧位片是正畸诊断的“核心影像”，用于分析颅面骨骼关系、牙齿位置及软组织形态，其平行线规范更为严格：患者的眶耳平面必须与设备的定位装置（如耳杆、眶点定位器）严格平行，确保颅底结构（如蝶鞍、蝶骨大翼）在影像中呈标准投影，避免因头部旋转导致的角度误差；基准平面（如基准平面、 Bolton平面）需与眶耳平面保持固定几何关系，以作为后续测量的参照，在头颅侧位片的测量分析中，关键角度（如ANB角、SNA角、SNB角）均依赖于平行线建立的坐标系——SN平面（由蝶鞍中心与鼻根点构成的平面）作为水平基准，用于测量上颌牙槽突（UI-SN角）和下颌牙槽突（L1-MP角）的倾斜度，若SN平面因眶耳平面不平行而发生倾斜，所有基于该平面的测量值均会出现系统性偏差，直接影响骨性错颌类型的判断（如将骨性Ⅱ类错颌误判为牙性Ⅱ类）及治疗方案的设计（如拔牙与非拔牙方案的选择）。
CBCT三维影像中的平行线技术延伸
随着CBCT在正畸中的普及，平行线的应用从二维平面扩展至三维空间，其核心是“三维坐标系的标准化建立”，CBCT通过三维重建生成颌骨、牙齿的数字化模型，而平行线则是构建这一模型的“几何骨架”。
扫描定位的平行规范：CBCT扫描时，需确保患者的正中矢状面与扫描设备的定位激光线平行，同时咬合平面（由上颌牙尖与下颌牙尖咬合接触构成的平面）与扫描平面平行，这一平行关系可保证三维模型的左右对称性：若正中矢状面偏斜，会导致重建模型出现镜像偏差，影响对颌骨偏斜、牙齿中线异常的评估；若咬合平面倾斜，则会导致上下颌牙齿在三维模型中的相对位置失真，干扰对覆合、覆盖关系的精确测量，对于需要手术导板设计的复杂病例，扫描平面还需与颌骨的种植体植入平面或截骨平面平行，确保导板在手术中的精准就位。
重建模型中的平行基准应用：在CBCT重建的数字化模型中，平行线是建立坐标系的基础，以眶耳平面为水平基准（XOY平面），正中矢状面为矢状基准（XOZ平面），建立三维坐标系后，可精确测量牙齿在三维空间中的位置（如唇舌向倾斜、近远中位置）、牙根与颌骨皮质板的关系（如牙根吸收、穿通风险）及颌骨的对称性（如下颌角不对称程度），在隐形矫治设计中，平行线基准用于虚拟排牙时的牙齿移动模拟——以咬合平面为基准，设计牙齿的垂直向压低或伸长；以正中矢状面为基准，确保左右牙齿对称移动，避免因模型偏差导致的矫治器贴合不良或牙齿意外移动。
平行线偏差的来源与临床影响
平行线规范的执行受多种因素影响，其偏差可能导致影像失真、测量误差及治疗风险，常见偏差来源包括：患者因素（如头部姿势不稳、不配合、解剖结构异常导致定位困难）、设备因素（如定位装置磨损、激光校准失准）、操作因素（如技术人员经验不足、定位操作不规范），儿童患者因配合度差，拍摄头颅侧位片时可能出现头部旋转，导致眶耳平面与地面不平行，进而使ANB角测量值出现5°-10°的误差，足以改变对骨性错颌类型的判断。

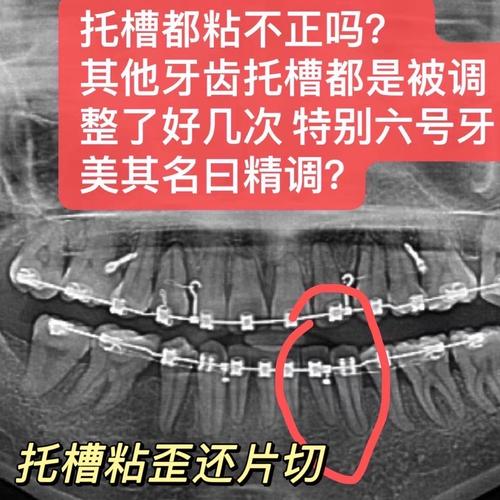

平行线偏差的临床影响不容忽视：在诊断阶段，可能导致错颌畸形类型误判（如将骨性Ⅲ类错颌误判为牙性Ⅲ类），影响治疗方案选择；在治疗阶段，可能因牙齿位置测量误差导致矫治器设计偏差（如弓丝弯制角度错误、托槽粘接位置不当），引发牙齿移动异常、牙根吸收等并发症；在术后评估阶段，可能因影像平行线不统一，导致治疗前后无法准确对比变化，影响疗效评价。
平行线在数字化正畸中的核心价值
随着数字化正畸的发展，平行线的作用进一步延伸，成为连接影像获取、虚拟设计、3D打印与疗效评估的“通用语言”，在数字化工作流中，平行线基准可实现不同数据源（如CBCT、口内扫描）的精准配准——以眶耳平面和正中矢状面为共同基准，将CBCT重建的颌骨模型与口内扫描的牙列模型进行融合，生成“骨-牙联合数字化模型”，为正畸-正颌联合治疗提供三维可视化支持，在AI辅助诊断系统中，平行线基准是算法训练的重要参数，只有基于标准化平行线获取的影像数据，才能确保AI模型对错颌类型的判断、牙齿移动的预测达到临床可接受的精度。
不同影像技术中平行线的应用总结
为更直观地展示平行线在不同正畸影像技术中的应用规范与临床意义，可通过下表进行总结：
| 影像技术类型 | 关键平行线/定位标准 | 平行线核心目的 | 临床意义 |
|---|---|---|---|
| 全景片 | 患者矢状面与定位板矢状线平行；眶耳平面与地面垂直 | 减少牙列重叠与放大率误差 | 准确评估牙列全景、牙根位置、埋伏牙定位 |
| 头颅侧位片 | 眶耳平面与设备定位装置平行；基准平面与解剖结构固定 | 标准化颅骨与牙齿角度测量 | 骨性错颌分析、牙齿突度评估、治疗方案设计 |
| CBCT | 正中矢状面与扫描激光线平行；咬合平面与扫描平面平行 | 保证三维模型对称性与空间位置准确性 | 颌骨三维分析、牙根风险评估、手术导板设计 |
正畸影像技术中的平行线，看似简单的几何规范，实则是精准正畸的“生命线”，从传统X光片的二维定位到CBCT的三维坐标系构建，从手动测量的基准参照到数字化虚拟设计的几何骨架，平行线贯穿于影像获取、诊断分析、治疗计划与疗效评估的全流程，确保了诊疗数据的准确性、可重复性与可预测性，随着正畸技术的数字化、智能化发展，平行线的规范应用将进一步与AI、3D打印等技术融合，推动正畸诊疗向更精准、更高效的方向发展，对于正畸医生而言，深刻理解并严格执行平行线规范，不仅是提升临床技能的基础，更是保障患者治疗效果的核心要求。
FAQs
问：为什么正畸拍摄头颅侧位片时严格要求眶耳平面与地面平行？如果平行不好会有什么具体影响？
答：眶耳平面是颅骨的稳定解剖基准，与颅底结构（如蝶鞍、蝶骨大翼）关系固定，是头颅侧位片测量的“水平基准”，拍摄时要求眶耳平面与地面平行，是为了确保颅底结构在影像中呈标准投影，避免因头部旋转或倾斜导致的坐标系偏移，若平行不好，可能导致以下影响：①骨性测量值偏差：如ANB角（上下颌骨相对位置）因SN平面倾斜而出现假性增大或减小，可能将骨性Ⅱ类错颌误判为牙性Ⅱ类；②牙齿角度误差：如UI-SN角（上切牙突度）因SN平面倾斜而测量不准，影响牙齿去釉或拔牙方案的设计；③软组织分析失真：如鼻唇角、颏唇角的测量因颅底旋转出现误差，影响软组织侧貌预测的准确性。
问：在数字化隐形矫治中，CBCT影像的平行线基准如何帮助医生优化牙齿移动方案？
答：在数字化隐形矫治中，CBCT影像的平行线基准是构建“精准三维坐标系”的核心，通过扫描定位确保正中矢状面与咬合平面平行，生成对称的三维颌骨模型；以眶耳平面为水平基准、正中矢状面为矢状基准，将CBCT模型与口内扫描的牙列模型进行精准配准，形成“骨-牙联合模型”，在此基础上，平行线基准用于：①牙齿移动模拟：以咬合平面为基准，设计牙齿的垂直向压低或伸长，避免因咬合平面倾斜导致的牙齿过度移动；②对称性控制：以正中矢状面为基准，确保左右牙齿对称移动（如中线纠正、扩弓），避免模型偏差导致的矫治器贴合不良；③风险预警：基于平行线基准的牙根位置测量，识别牙根与颌骨皮质板的关系，在方案设计中规避牙根吸收或穿通风险，平行线基准确保了隐形矫治方案的几何精准性,提升牙齿移动的可预测性。
