玻璃离子的操作对技术要求较高，其最终效果很大程度上取决于操作者的规范性和细致程度，以下步骤是标准化的临床操作流程，通常由牙医或经过专业培训的牙科助理在诊室内完成。
🦷 齿科玻璃离子使用方法（标准临床操作流程）
🧼 一、术前准备
- 评估与诊断： 确认适应症，检查患牙情况，判断是否适合使用玻璃离子。
- 患者沟通： 向患者解释操作过程、预期效果及可能的注意事项。
- 选择材料： 根据临床需求（如充填类型、位置、强度要求）选择合适的玻璃离子类型（如传统型、高强型、树脂改性型RMGI等）。

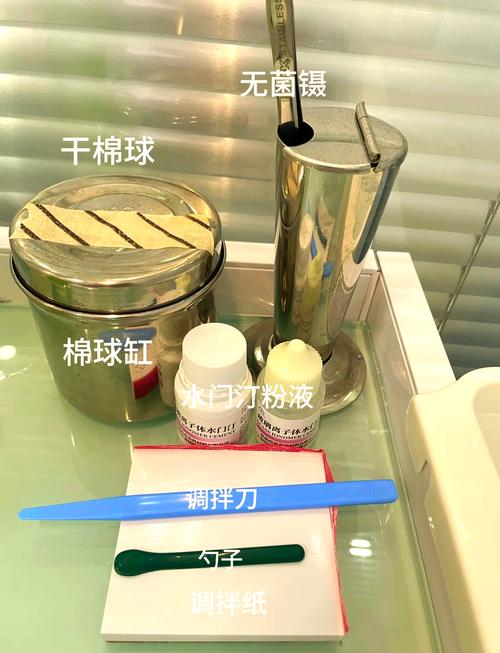

- 准备器械与材料：
- 器械： 探针、挖匙、牙科手机、各类车针（根据洞型预备需要）、棉卷、橡皮障（隔湿效果最佳）、吸唾器、调拌纸/玻璃板、调拌刀、充填器、雕刻刀、咬合纸、光固化灯（如使用光固化型）。
- 材料： 玻璃离子粉剂、液剂（或单糊剂型）、表面处理剂（如使用）、凡士林或专用保护剂、75%酒精/次氯酸钠（清洁窝洞）、棉球、气枪（冷风）。
- 麻醉（如需要）： 对于深龋或敏感区域，可能需要局部麻醉。
🔧 二、洞型预备（如需要）
- 去腐： 彻底清除龋坏组织，建立良好的抗力形和固位形。
- 洞型修整： 洞缘应制备短斜面（尤其对V类洞），增加粘接面积和边缘密合度，避免过锐的线角。
- 清洁： 用水冲洗窝洞，用棉球或气枪吹干（但此时窝洞不必完全干燥，玻璃离子在略湿的环境下操作更好）。
🚫 三、隔湿（至关重要！）
- 目的： 防止唾液、血液、龈沟液污染，影响材料与牙体的粘接和固化。
- 方法：
- 首选：橡皮障。 提供最可靠的隔湿效果。
- 次选：强力吸唾器 + 棉卷/棉球。 在操作区域上下放置棉卷，强力吸唾器紧贴患牙颊舌侧持续吸唾，对于龈沟液较多的区域，可使用排龈线（需专业操作）。
- 辅助：气枪吹干。 在操作间隙用冷风轻吹，但避免过度干燥牙本质。
- 要求： 从调拌开始到充填完成，必须保持术区绝对干燥、无污染。
🧪 四、窝洞处理（可选但推荐）
- 清洁： 用75%酒精或次氯酸钠溶液小棉球擦拭窝洞，进一步清洁玷污层，增强粘接，等待30秒-1分钟。
- 干燥： 用气枪轻轻吹干（同样，保持牙面略湿状态）。
- 涂布底漆/粘接剂（如使用）： 对于某些玻璃离子（尤其是RMGI）或深洞，可按厂家说明涂布专用的底漆或粘接剂，增强粘接强度和边缘封闭性，涂布后需轻吹均匀或光照固化（按产品说明）。
⚖️ 五、调拌（关键步骤！）
- 比例： 严格按照产品说明书上的粉液比例进行！ 不同品牌、不同类型的玻璃离子比例不同（如3:1, 4:1, 1.2:1等）。错误的比例是导致失败的最常见原因之一。
- 方法：
- 将粉剂分成若干等份（通常3-4份）置于调拌纸或玻璃板上。
- 将液剂滴在粉剂中央。
- 用调拌刀将粉液混合，轻轻搅拌，避免过度揉捏和卷入空气。 先将粉剂分次加入液体中，轻轻调和，直到形成均匀、有光泽、有粘性的膏状物。
- 调拌时间： 严格按照说明书要求的调拌时间操作（通常30-60秒），时间过短混合不均，时间过长材料变硬失去工作期。
- 工作期： 调拌完成后，材料会进入可塑期（工作期）。必须在厂家规定的时间内完成充填和初步塑形！ 工作期通常为2-3分钟（具体看产品说明），过期材料会变硬无法使用。
🔩 六、充填与塑形
- 取材： 用充填器或调拌刀取适量调拌好的材料。
- 充填：
- 将材料轻柔地放入窝洞内，避免用力挤压导致材料溢出或气泡产生。
- 对于深洞,可分层充填，每层厚度不超过1.5-2mm，每层需初步固化（化学固化型需等待1-2分钟，光固化型需光照20-40秒）后再充填下一层，减少收缩和聚合热。
- 用充填器将材料紧密地压入窝洞各点线角，特别是龈壁和轴壁，确保与牙体密合，无空隙。
- 塑形：
- 用雕刻刀或充填器小心地雕刻出牙体外形和邻接关系（如需要）。
- 去除多余材料,避免形成悬突（尤其邻面）。
- 恢复牙尖功能外形（如后牙）。
🕰 七、固化
- 化学固化型：
- 充填完成后,保持材料在位，切勿过早移动或扰动。
- 等待完全固化（通常3-5分钟，具体看产品说明）。
- 可在材料表面涂一层凡士林或专用保护剂,防止表面脱水形成白垩质层，影响强度和美观。
- 光固化型：
- 在充填、初步塑形后，用专用光固化灯照射材料表面。
- 光照时间： 按产品要求（通常20-40秒/层）。
- 光源位置： 光源导棒尖端应尽量靠近材料表面（约1-2mm），均匀覆盖整个充填区域，避免死角，对于深洞，需分层光照。
- 光照后,可在表面涂一层凡士林或专用保护剂。
✂ 八、修整与抛光（可选）
- 初步修整： 待材料完全固化后（化学固化需足够时间，光固化光照后即可），用低速手机和细颗粒车针（如 finishing bur）小心去除咬合高点和不规则边缘。
- 精细抛光：
- 使用抛光膏、抛光条（邻面）、抛光杯或抛光刷进行精细抛光，恢复表面光泽，减少菌斑附着。
- 抛光时动作要轻柔,避免产热过多损伤牙髓或材料本身。
📐 九、咬合调整
- 使用咬合纸检查患者正中、前伸、侧方咬合。
- 如有早接触或高点,用低速手机精细调磨，确保咬合关系协调舒适。
🧼 十、清洁与术后医嘱
- 彻底清洁患者口腔,去除碎屑。
- 告知患者术后注意事项：
- 24小时内避免用患牙咀嚼过硬食物。
- 避免过冷过热刺激（尤其对深洞）。
- 注意口腔卫生,按常规刷牙、使用牙线。
- 如出现明显疼痛或不适,及时复诊。
- 安排定期复查。
📌 关键注意事项与常见问题
- 隔湿是灵魂： 任何唾液污染都会导致粘接失败、边缘渗漏、继发龋，务必做到极致隔湿。
- 严格遵循粉液比和时间： 这是保证材料物理性能的基础，宁可多调一点，也不要用错误比例或过期的材料。
- 避免过度干燥牙本质： 玻璃离子在牙本质略湿（湿润但无游离水）的状态下粘接效果最好，过度干燥会影响其与牙本质的化学结合。
- 工作期管理： 调拌后要快速、准确地完成充填和初步塑形，避免材料在调拌板上变硬。
- 避免气泡： 调拌和充填时动作要轻柔，避免卷入过多空气，分层充填有助于排出气泡。
- 边缘封闭： 特别注意龈壁的密合，V类洞的龈缘处理要精细，防止微渗漏。
- 表面保护： 涂布凡士林或专用保护剂非常重要，能防止材料表面脱水粉化，提高表面硬度和耐磨性。
- 固化深度： 对于深洞，分层充填和光照（光固化型）是保证材料完全固化的关键。
- 技术敏感性高： 玻璃离子的操作窗口相对较窄，对操作者的技术和细致程度要求较高，经验不足者更容易出现问题。
- 强度限制： 传统玻璃离子强度有限，不适合承担较大咬合力的II类洞（后牙邻合面洞）修复，RMGI强度较高，应用范围更广。
- 美观性： 传统玻璃离子颜色、透明度不如树脂，前牙美学区修复需谨慎选择材料（如RMGI或树脂）。
齿科玻璃离子的使用是一个环环相扣、技术性很强的过程。成功的核心在于：严格的隔湿、精确的粉液比与调拌时间、轻柔无气泡的操作、充分的固化以及良好的边缘封闭。 务必仔细阅读并遵循所用产品的具体说明书，因为不同品牌、不同类型的玻璃离子在操作细节上可能存在差异，对于复杂的修复或对美观要求高的病例，建议考虑性能更优的树脂改性玻璃离子或复合树脂材料。⚠️ 请务必由专业的牙科医生进行操作。
（图片来源网络，侵删）
（图片来源网络，侵删）
