以下是一份通用且关键的印膜材调拌方法指南，请务必结合具体产品说明书操作：
📍 核心原则
- 准确比例： 严格按照产品说明书要求的粉/液比例（或基膏/催化剂比例）操作，比例错误是导致印模失败的最常见原因。
- 充分混合： 确保粉/液（或两种糊剂）完全均匀混合，无结团、无色差、无未湿润的粉末。
- 避免气泡： 调拌过程中要最大限度减少气泡混入，气泡会导致印模缺陷。
- 控制时间： 严格控制调拌时间和工作时间，调拌时间不足或过长，工作时间超时，都会影响材料性能。
- 环境适宜： 在推荐的环境温度（通常20-25°C）和湿度下操作，温度过高加速反应，过低则延缓反应；湿度过高可能影响某些材料（如硅橡胶）的表面稳定性。
- 清洁工具： 调拌碗、调拌刀必须清洁干燥，无残留物或水分。
📍 通用调拌步骤（以藻酸盐和硅橡胶为例说明差异）
🧪 1. 准备工作
- 阅读说明书： 仔细阅读所用印膜材的详细说明书，了解其粉液比例、调拌时间、工作时间、操作温度、特殊要求等。
- 洗手戴手套： 严格执行无菌操作，戴一次性检查手套。

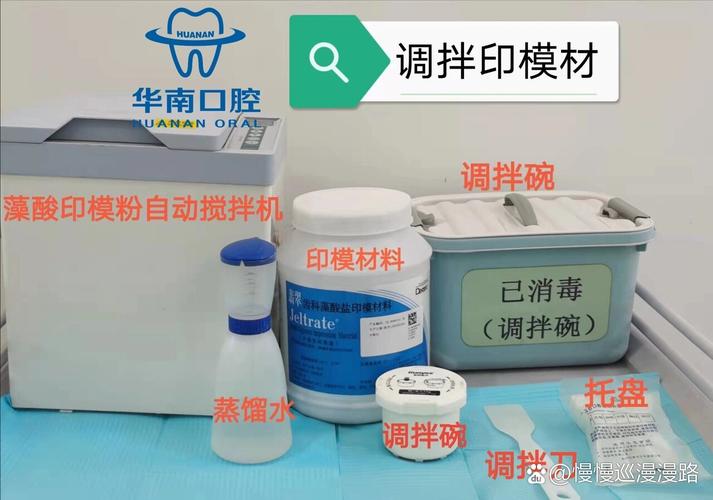

- 准备工具：

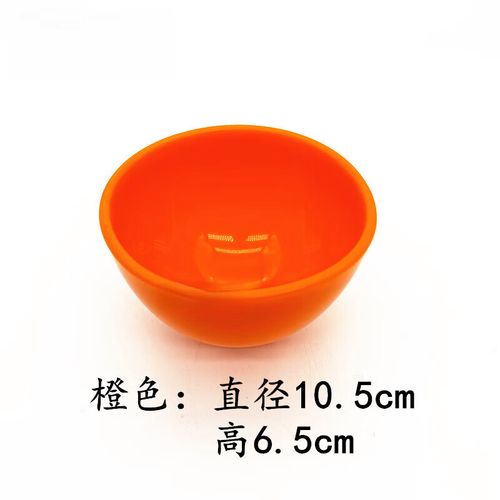

- 调拌碗： 选用大小合适的橡胶碗（最佳，弹性好，易刮净）或专用塑料碗（避免使用金属碗，可能影响反应），确保清洁干燥。
- 调拌刀： 选用宽大、有弹性、边缘光滑的塑料或橡胶调拌刀，同样确保清洁干燥。
- 测量材料：
- 粉液类（如藻酸盐）： 使用量勺或专用注射器，精确量取所需粉和液，液体通常是水，有些是专用调和液。粉多液少则材料硬、脆、收缩大；粉少液多则材料软、强度低、流动性差、变形大。
- 双糊剂类（如硅橡胶、聚醚、聚硫）： 使用专用注射枪（A枪和B枪）或专用比例调拌枪头，确保1:1比例自动混合，若手动调拌，需精确量取A、B两种糊剂体积（通常用注射器或量勺），比例错误会严重影响固化。
- 环境准备： 确保诊室温度适宜（避免空调直吹或阳光直射）。
🧪 2. 调拌操作（核心步骤）
🥣 A. 粉液类（如藻酸盐）
- 倒入液体： 将精确量取的液体倒入清洁干燥的调拌碗中央。
- 撒入粉末： 将精确量取的粉末**均匀地、一次性地撒在液体表面。不要**倾倒成堆，这会导致局部粉多液少，难以混合均匀。
- 初步浸润（关键！）：
- 立即用调拌刀轻轻将粉末按压到液体中，使其完全浸润，动作要轻柔，避免产生气泡。
- 目标是让所有粉末表面都接触到液体,形成湿润的颗粒状物，没有干粉漂浮。
- 开始调拌：
- 将调拌刀平放在碗底，以折叠、挤压、推拉的方式进行混合，类似揉面。
- 动作要轻柔但有力，确保碗底、碗壁、碗中心的材料都被刮到并混合。
- 持续刮擦碗壁和碗底，防止材料粘在碗上导致混合不均。
- 避免剧烈搅拌或搅打，这会混入大量气泡。
- 达到终点：
- 持续调拌至材料达到说明书要求的稠度（通常是均匀的、光滑的、有一定粘稠度的糊状物，无颗粒感，颜色均匀）。
- 严格计时： 从粉接触液开始计时，达到说明书规定的标准调拌时间（通常30-60秒）。不要凭感觉。
- 检查状态： 调拌好的材料应表面光滑、有光泽、无结团、无色差、无未湿润的粉末，用调拌刀提起时，材料应呈连续的条状，不易断裂。
🥄 B. 双糊剂类（如硅橡胶、聚醚、聚硫）
- 挤出材料：
- 使用专用注射枪（A枪和B枪），将两种糊剂等量挤到调拌碗（或混合头/托盘）上，枪的设计保证了1:1比例。
- 手动调拌： 用注射器或量勺精确量取等体积的A、B糊剂，同时挤到调拌碗中央。比例必须精确！
- 开始混合：
- 立即用调拌刀（或混合头）进行充分、快速的混合。
- 动作要彻底：需要刮擦碗底、碗壁、碗中心，确保两种糊剂完全融合。折叠、挤压、推拉是主要手法。
- 避免气泡： 尽量轻柔操作，但必须混合充分，硅橡胶混合时容易产生气泡，要特别注意。
- 颜色均匀： 混合至两种糊剂的颜色完全均匀一致，无条纹、无斑点。
- 达到终点：
- 持续调拌至材料达到说明书要求的稠度（通常是均匀的、粘稠的糊状或膏状）。
- 严格计时： 从两种糊剂开始接触混合时计时，达到说明书规定的标准调拌时间（硅橡胶通常30-60秒，聚醚可能更短）。不要凭感觉。
- 检查状态： 混合好的材料应颜色均匀、无颗粒感、无未混合的糊剂条纹，用调拌刀提起时，应呈连续的条状。
🧪 3. 涂布与取模
- 立即使用： 调拌完成后，立即将印模材转移到托盘上或直接用于口内取模。双糊剂类材料尤其要注意工作时间！
- 涂布技巧：
- 将调拌好的印模材从托盘的一侧开始，均匀、无气泡地涂布到托盘的功能区域（牙列区、基托区）。
- 对于流动性好的材料（如低黏度硅橡胶），可先注入后轻震托盘排出气泡。
- 对于流动性差的材料（如藻酸盐、高黏度硅橡胶），需用调拌刀或手指（戴手套）仔细按压、涂抹，确保完全覆盖，尤其是牙颈部、邻间隙等细节区域，并排出气泡。
- 避免混入额外空气： 涂布过程中动作要轻柔，避免搅动产生新气泡。
- 口内就位： 将涂布好印模材的托盘平稳、快速、无气泡地放入患者口内，就位到正确位置（后牙垫底，前牙轻压），稳定保持至材料完全固化（达到说明书要求的口腔内固化时间）。
- 取出： 轻轻松动托盘，沿牙长轴方向平稳、垂直取出，避免印模变形或撕裂。
🧪 4. 清洁
- 立即清洁工具： 调拌完成后，立即用纸巾或湿布彻底清洁调拌碗和调拌刀，藻酸盐固化后非常难清理；硅橡胶未固化时可用专用清洁剂或酒精擦除，固化后只能丢弃，聚醚、聚硫固化后也极难清理。
📍 关键注意事项总结
- 比例是生命线： 严格遵守粉液比例或双糊剂1:1比例。
- 时间是关键： 精确控制调拌时间和工作时间。
- 混合要均匀： 确保无颗粒、无色差、无未混合区。
- 气泡是大敌： 调拌和涂布过程都要最大限度减少气泡。
- 工具要清洁干燥： 避免残留物或水分影响反应。
- 环境要适宜： 温度湿度影响反应速度和最终性能。
- 动作要轻柔但彻底： 避免剧烈搅打产生气泡，但要确保混合充分。
- 立即使用： 调拌完成后尽快取模，尤其对工作时间短的材料（如聚醚、部分硅橡胶）。
- 阅读说明书： 不同品牌、不同类型的印膜材可能有细微差别，务必以产品说明书为准！
📍 常见问题及原因
- 印模表面气泡多： 调拌或涂布时混入气泡；托盘未完全排气；材料流动性差导致排溢不畅。
- 印模强度低、易撕裂： 粉液比例不当（粉少液多）；调拌不充分；调拌时间不足；材料已过工作时间。
- 印模变形： 材料固化不足（调拌时间不足或未达口腔内固化时间）；从口内取出时用力不当或角度不对；材料本身收缩率大（如藻酸盐）。
- 印模表面细节不清： 材料流动性差；调拌时间过长导致粘性增大；调拌不均；托盘选择不当；口内隔湿不佳。
- 材料不固化： 粉液比例严重错误（粉少液多或粉多液少）；环境温度过低；材料过期或储存不当；双糊剂比例错误或未混合均匀。
熟练掌握印膜材的调拌方法需要练习和经验积累。 始终保持严谨的态度，遵循操作规范，是获得高质量印模、制作完美修复体的基础。💪🏻
（图片来源网络，侵删）
（图片来源网络，侵删）
