牙科支架是口腔修复中用于支撑义齿、恢复咀嚼功能的重要修复体，其制作需结合临床需求与技工室精密工艺，确保生物相容性、固位稳定性和舒适度，以下是详细的牙科支架制作方法，涵盖从临床接诊到最终交付的全流程。
临床阶段：数据采集与设计规划
-
口腔检查与方案设计
医生首先需评估患者口腔状况，包括缺牙位置、余留牙健康度（牙周、牙体）、咬合关系及颌间距离，明确支架的适应证（如可摘局部义齿、种植体上部结构等），根据需求确定支架类型（金属支架、树脂支架、金属-树脂混合支架），并制定修复方案，记录关键参数（如就位道、固位方式）。

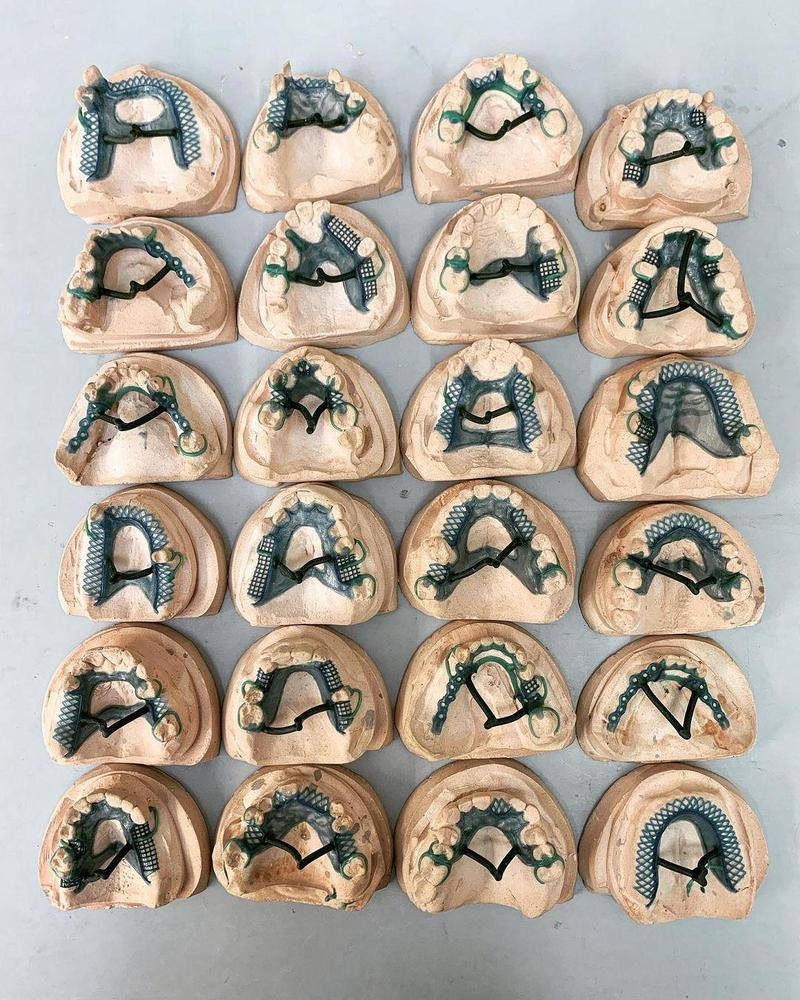

（图片来源网络，侵删） -
印模与模型制备
采用精准印模技术获取口腔阴模：对于余留牙健康者，可用藻酸盐印模材取初模，再用硅橡胶精细印模；对复杂病例（如种植体周围、骨缺损区），需结合个别托盘和注射式印模材确保细节精确，灌模时使用超硬石膏，模型需完整、无气泡，牙体解剖形态清晰，便于后续设计。
技工室阶段：支架设计与加工制作
模型处理与观测
将石膏模型固定在观测台上,确定就位道（通常为0.5°-2°倾斜，利于义齿就位与自洁），用分析杆标记余留牙的倒凹区、非倒凹区及支托位置，明确支架的支撑范围和固位区域（如卡环臂位置需位于牙冠中1/3的非倒凹区）。
材料选择（关键环节）
材料需兼顾强度、美观与生物相容性，常见类型如下：
| 材料类型 | 特性 | 适用场景 | 加工工艺 |
|---|---|---|---|
| 钴铬合金（Co-Cr） | 高强度（500-800 MPa）、耐腐蚀、成本低 | 后牙区长跨度义齿、金属支架主体 | 失蜡铸造、激光烧结 |
| 纯钛（Grade 4） | 生物相容性极佳、重量轻、弹性模量接近骨组织 | 对金属过敏者、种植体上部结构 | CAD/CAM切削、3D打印 |
| PMMA树脂 | 美观（可配色）、易加工、无金属刺激 | 前牙区临时支架、混合支架的基托部分 | 热压成型、3D打印、注塑成型 |
支架设计与制作
-
传统铸造法（金属支架）：
在模型上用蜡片、蜡线堆塑支架形态，包括固位卡环（臂卡、铸造冠内附着体）、连接杆（大连接体如腭杆、舌杆）、支托（位于缺牙区邻牙咬合面），蜡型需厚薄均匀（一般0.5-1.0 mm），避免尖锐边缘，随后将蜡型连同模型包埋于磷酸盐包埋材中，高温焙烧（900-1000℃）后，通过离心铸造机注入熔融金属（如钴铬合金），冷却后去除包埋材，喷砂去除氧化层，再进行打磨抛光（用钨钢车针、抛光膏），确保表面光滑无刺。

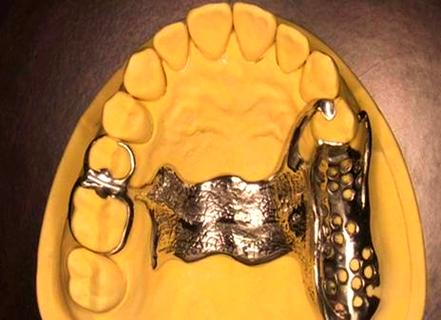

（图片来源网络，侵删） -
CAD/CAM数字化法（金属/树脂支架）：
通过口内扫描仪（如iTero）或模型扫描仪获取数字化模型，在CAD软件（如Exocad、3Shape）中设计支架结构，自动生成连接体、卡环参数，优化力学分布，设计完成后，通过数控切削机（金属支架用钛块切削）或3D打印机（树脂支架用光固化树脂SLA技术）加工成型，最后对边缘修整、抛光，精度可控制在50-100 μm。
试戴与调整
制作完成的支架需在患者口内试戴,检查以下内容：
- 密合度：支架与基牙、黏膜紧密贴合，无翘动或缝隙（用探针或硅橡胶检查边缘密合性）；
- 固位与稳定：卡环抱力适中，义齿无松动或脱位；
- 咬合关系：支架与对颌牙无早接触，正中咬合时受力均匀，避免创伤性咬合；
- 舒适度：连接杆（如腭杆）距黏膜有足够间隙（≥1 mm），压痛区需缓冲调改。
确认无误后，医生进行最终抛光（用绒轮、抛光膏），交付患者并指导使用方法。
相关问答FAQs
Q1：牙科支架制作需要多长时间？
A：制作时间因工艺复杂度而异，传统铸造法需3-5天（包括模型制作、蜡型包埋、铸造、打磨等）；数字化CAD/CAM法可缩短至1-2天（口内扫描后设计加工流程高效），若需调整试戴（如修改咬合或边缘），可能额外增加1-2天。
Q2：支架使用后出现疼痛或异味怎么办？
A：疼痛多因支架压迫黏膜或咬合创伤，需及时复诊，医生通过调磨缓冲或修改咬合面解决；异味可能因食物残渣堆积或支架清洁不当，建议使用义齿清洁剂（如假牙泡腾片）每日浸泡，并用软毛刷清洁死角，同时定期复查（每6个月1次），检查支架密合度与口腔健康状况。
