牙齿正畸钢丝是口腔正畸治疗中不可或缺的核心材料，其型号选择直接关系到牙齿移动的效率、舒适度及治疗效果，正畸钢丝的种类繁多，材质、直径、形状、力学性能等各不相同，医生需根据患者的牙齿畸形类型、治疗阶段及个体差异精准选择,才能实现牙齿的有序移动和稳定排列。

正畸钢丝的核心分类及材质特性

正畸钢丝的性能主要由材质决定，目前临床常用的材质包括不锈钢丝、镍钛合金丝、β钛合金丝及铜镍钛丝等，每种材质均有其独特的力学特性和适用场景。

不锈钢丝（Stainless Steel Wire, SSW）

不锈钢丝是传统且应用广泛的正畸材料，主要成分为铁、铬、镍（含镍约8%-10%，镍钛丝则含镍约50%-60%），其优点是强度高、刚性好、价格低廉，且可通过冷加工或热处理调整力学性能，缺点是弹性模量较高（约180-200 GPa），形变后回复力较弱，且部分患者对镍离子可能过敏（无镍不锈钢丝如β钛可避免此问题）。
不锈钢丝常用于需要较强支抗或牙齿大幅移动的阶段，如关闭拔牙间隙、纠正牙齿扭转等，常见型号包括0.016英寸、0.018英寸、0.020英寸的圆丝及0.018×0.025英寸、0.021×0.025英寸的方丝。

镍钛合金丝（Nickel-Titanium Wire, NiTi Wire）

镍钛合金丝是正畸治疗中的“革命性材料”，由镍和钛按近等原子比（如Ni:Ti=50:50或55:45）组成，核心特性为“超弹性”和“形状记忆效应”，超弹性指其在应力作用下可发生较大形变，卸载后能完全恢复原始形状，持续释放轻柔而持久的力；形状记忆效应则指材料在特定温度（如口腔温度37℃）下可恢复预设形态。
镍钛丝的弹性模量较低（约40-70 GPa），远低于不锈钢丝，因此能以较小力量实现牙齿的移动，减少患者不适感，根据相变温度不同，可分为低温型（A点<25℃，常用于初始排齐）和高温型（A点>35℃，常用于后期调整），常见型号包括0.012英寸、0.014英寸、0.016英寸的圆丝，以及0.016×0.022英寸、0.017×0.025英寸的方丝，其中细丝（如0.012英寸、0.014英寸）主要用于初始阶段的牙齿排齐和整平，粗丝（如0.017×0.025英寸）用于后期精细控制。

β钛合金丝（Beta-Titanium Wire, β-Ti Wire）

β钛合金丝的主要成分为钛（约78%）、铝（约6%）、钒（约4%），其余为其他金属，属于亚稳态β型钛合金，其弹性模量介于不锈钢丝和镍钛丝之间（约80-90 GPa），兼具较高的强度和良好的弹性，同时可焊接、弯曲成形，临床适应性广。
β钛丝的优势在于“可控的力值释放”，既能提供足够的力量关闭间隙或移动牙齿，又不会像不锈钢丝那样导致牙齿过度受力，尤其适用于需要复杂三维移动的病例，如扭转牙纠正、转矩控制等，常见型号包括0.017×0.025英寸、0.019×0.025英寸的方丝，以及0.016×0.022英寸的TMA（Titanium Molybdenum Alloy）丝。

铜镍钛丝（Copper-Nickel-Titanium Wire, Cu-NiTi Wire）

铜镍钛丝是在镍钛合金中添加少量铜元素改良而成，其核心特性是“超弹性温度范围可调”，通过调整铜含量，可使其在口腔温度（37℃）下处于超弹性状态，同时降低相变滞后性（即低温martensite相与高温austenite相的转变温差），使力量释放更平稳。
铜镍钛丝的柔韧性优于普通镍钛丝，尤其适用于牙齿严重拥挤或扭转的病例，可减少钢丝断裂风险，常见型号包括0.014英寸、0.016英寸、0.018英寸的圆丝，以及0.018×0.025英寸的方丝。

正畸钢丝的关键型号参数及临床意义

正畸钢丝的型号通常以“直径+形状”表示，如“0.016英寸圆丝”“0.018×0.025英寸方丝”，其中直径单位为英寸（1英寸=25.4毫米），形状分为圆丝（Round Wire）和方丝（Square Wire），两者在临床应用中作用差异显著。

直径（Diameter）

直径是决定钢丝强度和刚性的核心参数，直径越大，钢丝的刚性越高，可承受的载荷越大，但柔韧性越差；直径越小，柔韧性越好，适合初始排齐，但力量较弱，临床常见直径及适用阶段如下：

• 细圆丝（0.012-0.014英寸）：主要用于治疗初期（0-3个月），牙齿排列紊乱、严重拥挤时，利用其高弹性实现牙齿的初步排齐和整平，避免过大力量导致牙根吸收。
• 中等圆丝（0.016-0.018英寸）：用于排齐后期（3-6个月），继续整平牙弓曲线，为方丝介入做准备。
• 粗圆丝/细方丝（0.018×0.022英寸、0.016×0.025英寸）：进入“方丝阶段”（6个月后），通过方丝与托槽槽沟的紧密配合，控制牙齿的转矩（唇舌向倾斜）、扭转及近远中移动，实现三维精准定位。
• 粗方丝（0.019×0.025英寸、0.021×0.025英寸）：治疗后期（9-12个月），用于精细调整牙齿位置、关闭剩余间隙、稳定牙弓形态，为保持器佩戴做准备。

形状（Shape）

• 圆丝（Round Wire）：表面光滑，与托槽槽沟为点接触，允许牙齿在各个方向自由移动，主要用于初始排齐、整平牙弓，常见型号：0.012英寸NiTi、0.016英寸SSW、0.018英寸Cu-NiTi。
• 方丝（Square Wire）：截面为矩形，与托槽槽沟为面接触，可限制牙齿的自由移动，通过施加转矩（如根舌向转矩、根唇向转矩）控制牙齿倾斜度，纠正深覆合、深覆盖等畸形，常见型号：0.018×0.025英寸β-Ti（用于转矩控制）、0.019×0.025英寸SSW（用于关闭间隙）。

力学性能参数

• 弹性模量（Elastic Modulus）：材料抵抗弹性变形的能力，值越小，钢丝越易弯曲，力量越柔和（如NiTi丝：40-70 GPa；SSW：180-200 GPa）。
• 载荷-形变曲线（Load-Deflection Curve）：反映钢丝受力后的力值变化，理想曲线应具有“低初始力、高平台期”特点，即牙齿移动初期力量较小，避免不适；移动中期力量持续稳定，提高效率；移动末期力量逐渐减小，避免创伤。

正畸钢丝型号的临床选择策略

正畸治疗分为多个阶段，不同阶段的治疗目标不同，需匹配对应的钢丝型号，以下是常见治疗阶段的钢丝选择参考：

初始排齐与整平阶段（0-3个月）

治疗目标：解除牙齿拥挤，整平牙弓曲线（如Spee曲线）。
首选钢丝：细直径镍钛圆丝（0.012英寸、0.014英寸），尤其是低温型NiTi丝，利用其超弹性持续轻柔力量，避免牙齿快速移动导致的疼痛和牙根吸收，若牙齿极度拥挤（如III度拥挤），可选用铜镍钛丝（0.014英寸），其柔韧性更佳，减少钢丝嵌入牙龈的风险。
禁忌：避免使用粗不锈钢丝，因其刚性高易导致“初始排齐后反弹”或牙齿松动。

关闭拔牙间隙阶段（3-9个月）

治疗目标：利用拔牙后的间隙，将后牙前移，关闭间隙，调整磨牙关系。
首选钢丝：粗方丝（0.018×0.025英寸、0.019×0.025英寸），材质可选择不锈钢丝（高强度，适合需要较大支抗的病例）或β钛丝（兼顾强度与弹性，减少不适），配合“滑动法”（方丝在托槽内滑动）或“关闭曲法”（在钢丝上弯制关闭曲，如T型曲、 omega曲），通过橡皮链或螺旋簧施加持续力量。
注意：若支抗不足（如前牙唇倾），需加强支抗（如种植支抗），此时钢丝刚性需更高，优先选择不锈钢丝。

精细调整阶段（9-12个月）

治疗目标：纠正牙齿转矩、扭转，调整咬合关系（如尖牙关系、覆覆盖）。
首选钢丝：高转矩方丝（0.019×0.025英寸、0.021×0.025英寸），材质为β钛丝或不锈钢丝。β钛丝的弹性模量适中，便于医生精细弯制转矩（如上颌尖牙根舌向转矩、下颌前牙根唇向转矩），同时减少患者不适；不锈钢丝则适合需要强支抗的转矩调整（如上颌磨牙远中舌向转矩）。
辅助工具：转矩扳手、弯丝钳，用于精确控制钢丝形态。

保持阶段（拆除矫治器后）

治疗目标：维持治疗效果，防止牙齿复发。
首选钢丝：不锈钢丝或多股编织丝，用于制作“保持丝”（如Hawley保持器的唇弓、固定保持器的舌侧丝），材质需具备高强度和稳定性，避免变形。

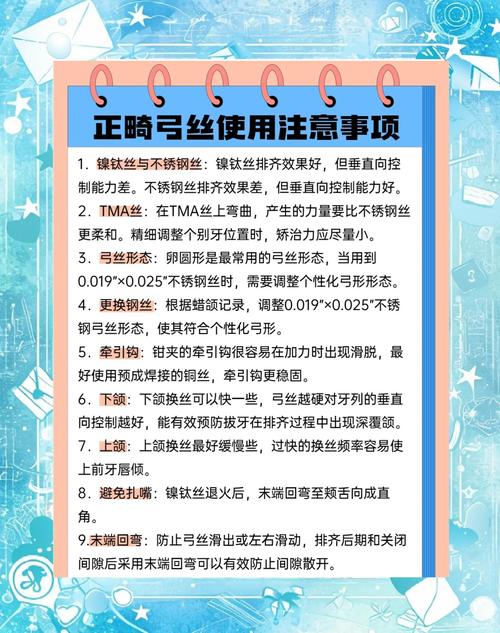

常见正畸钢丝型号分类及应用特点表

相关问答FAQs

Q1：为什么正畸初期医生常用0.014英寸镍钛丝，而不是更粗的0.016英寸？
A：正畸初期（0-3个月）的核心目标是“排齐牙齿”，此时牙齿常处于严重拥挤状态，若使用过粗的钢丝（如0.016英寸不锈钢丝），其刚性过高会导致牙齿受力过大，引发剧烈疼痛、牙根吸收甚至牙齿松动，0.014英寸镍钛丝的弹性模量低、超弹性显著，能以轻柔力量持续推动牙齿移动，避免“急速移动”带来的并发症，同时其柔韧性可适应拥挤的牙弓，减少钢丝与牙龈的摩擦损伤。

Q2：方丝和圆丝有什么区别？为什么治疗后期必须用方丝？
A：方丝与圆丝的核心区别在于“与托槽的接触方式”和“控制能力”，圆丝表面光滑，与托槽槽沟为点接触，允许牙齿在唇舌向、近远中向、扭转等多个方向自由移动，主要用于初始排齐；方丝截面为矩形，与托槽槽沟为面接触，可通过“槽沟-钢丝”的紧密配合限制牙齿自由移动，并施加转矩（如根舌向/唇向倾斜）和控根移动，治疗后期（如精细调整阶段），牙齿位置需达到“三维稳定”（如尖牙位于牙弓中央、前牙无扭转、磨牙中性关系），此时必须用方丝才能实现精准的转矩控制和牙齿定位,圆丝无法满足此类复杂移动需求。
